一、基本原理

蔔氏束纖維強力儀的工作原理主要是根據力矩平衡的原理。它采用自由滑動重錘的斜面式裝置，以重錘在軌道上滑動的行程距離來表示棉纖維斷裂的負荷值。

如圖1所示，

力矩=力x力臂

 力臂：力的作用線到支點的垂直距離。

a：力P的力臂；  b： W的力臂

    力P的力矩=P x a

力W的力矩= W x b

當物體處于平衡狀态下，二力相等.

則P x a=W x b     當求P時，則P=（W x b ）/a

由于W·a均爲定值，令K=W/ a

則P=K·b      P∝ b

按照上式，重錘移動的距離就能表示強力。

二、儀器構造與組成

    蔔氏儀的結構比較簡單，主要由蔔氏夾持器（俗稱蔔氏夾子或蔔氏夾頭)、整理器(夾持器台鉗)、折斷器三部分組成。

    1、蔔氏夾持器(蔔氏夾頭)

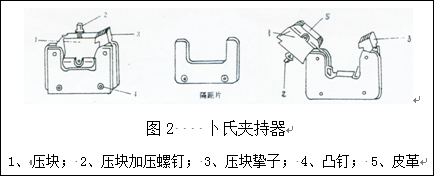

蔔氏夾持器即纖維夾頭。如圖2所示，它由兩夾片組成，每片厚度0．232英寸(5．9毫米)。一夾片上有凸釘，另一夾片上有與凸釘對齊的凹孔，兩夾片吻合時呈零隔距狀态，總厚度爲0．464英寸(11.8毫米)。上爲壓塊，壓塊的接觸面粘有皮革，略具柔軟性，以便旋緊螺絲時不緻損傷纖維，且可防止纖維在夾持器内受到拉力時滑移，壓塊上有加壓螺釘調節松緊，旋緊螺釘，将纖維束夾緊于夾持器内。測試時一般采用零隔距，也可采用1/8英寸（3.2毫米）隔距。

2、整理器（夾持器台鉗）

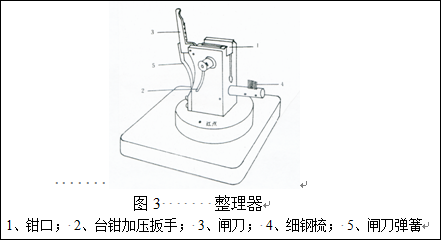

整理器是整理纖維柬和将纖維束裝人夾持器之用。如圖3所示底座上裝有鉗口，旁有鉗口加壓扳手，可将夾持器裝上或卸下。閘刀，用于壓住纖維束的一端，下面裝有細鋼梳，可以梳理纖維。

3、折斷器

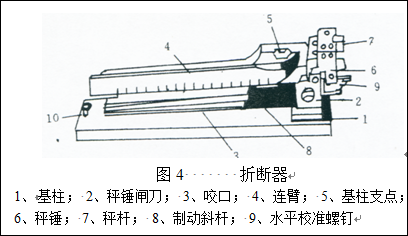

    折斷器如圖4所示，是蔔氏強力儀的主機．在基柱上裝有秤杆，秤杆上有以磅力爲單位的強力刻度線，整個秤杆借助基柱上的支點而上下擺動，在秤杆的上端裝有連臂，借支點可上下移動。在秤杆水平時，連臂與基柱下端間隙爲0，464英寸(零隔距)和0.589英寸(1／8英寸)兩個咬口、其上咬口在連臂上，下咬口在基柱上，已密合的夾持器可放人相對應的咬口内。整個機械組織安裝在一塊底座闆上。

    4、測試時的其它配件

    ①扭力天平：稱量爲5毫克或10毫克，分度值0．01或0．02毫克

    ②扳手、鑷子、梳子、小刀、玻璃闆及校正棉樣等。

三、儀器調整：用一塊薄金屬片放在夾持器中以防止移動和分離。把夾持器裝人蔔氏儀的規定位置，調節蔔氏儀底闆上的調節螺釘，以校正滑錘軌道上的水平儀的水準，使蔔氏儀達到規定的水平條件(軌道角度應近似1．5⁰)。校整後，滑錘應能在一秒鍾内從25牛頓(或5磅力)刻度滑行到90牛頓(或20磅力)刻度。
