一、基本原理

本儀器是根據棉纖維長度随機分布理論，以及透過纖維束的光強度與纖維束截面内纖維的根數成負相關原理設計而成的。随機抓取纖維在梳夾上形成一個須叢，從根部到梢部作光電掃描，以透過須叢的光強度，作爲伸出梳子不同距離處纖維根數的量度，經計算機處理可以獲得纖維的長度照影曲線并可求得纖維的平均長度、上半部平均長度及整齊度指數等。

二、主要技術指标

1、 棉纖維長度範圍：18mm—50mm；

2、 棉纖維上半部平均長度誤差：0.5mm ；(目前國際與國内均用此指标)

3、 整齊度指數誤差：±2%

4、 棉纖維取樣量（AMOUNT相當于纖維的根數）：500—900；

5、 短纖維率：根數的百分比

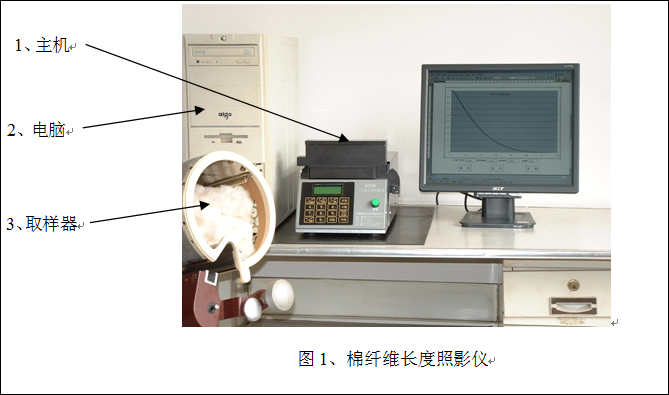

二、 儀器由三大部分組成：1、主機  2、電腦3、取樣器。

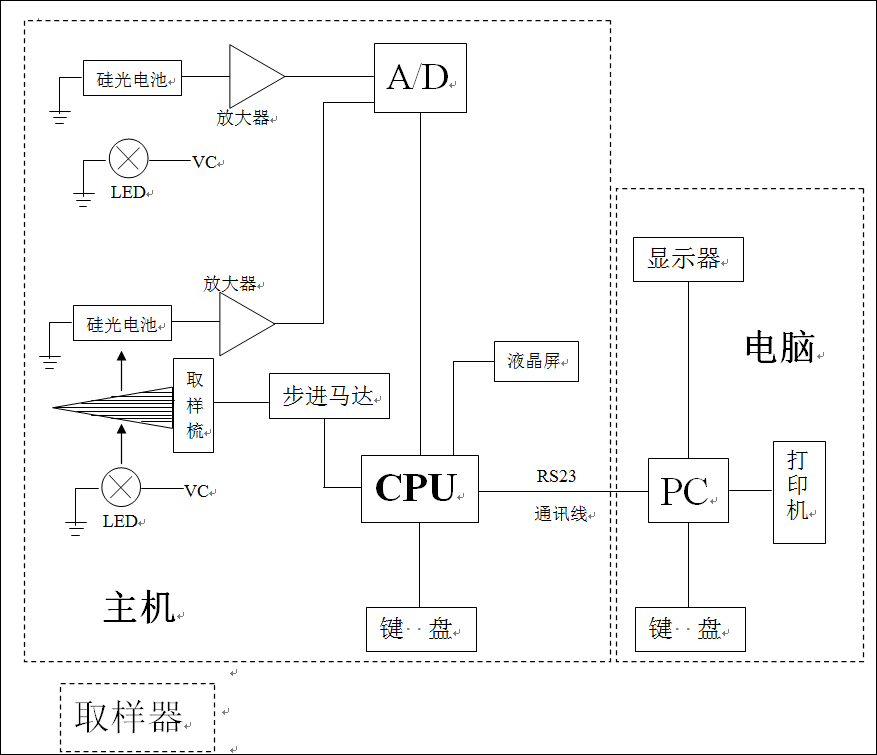

三、原理圖

（一）主機主要功能：

1、 CPU産生觸發脈沖控制步進馬達的轉動，帶動取樣梳按規定步長運動。

2、 從LED發出光信号通過取樣梳上的棉花束到達矽光電池，矽光電池的信号經放大到A/D轉換器轉換成數字信号送入CPU進行數據處理，獲得棉花厚度信号。

3、 在測試時，CPU控制步進馬達帶動取樣梳運動，使棉花束從根部到梢部作光電掃描，以獲得透過棉花束的光強度，即當CPU每觸發一個脈沖信号步進馬達就運動一步長，同時分别對掃描信号與參考信号采樣一次，經A/D轉換成數字信号送CPU作對數處理，獲得棉束在不同距離處纖維根數的AMOUNT值。将AMOUNT值與步長經通訊口送到PC機。

（二）電腦（PC機）

  PC機将CPU送來的AMOUNT與步長，經拟合後生成照影曲線，再經過數據處理分别求得平均長度、上半部平均長度、整齊度指數與短纖維率。可在電腦内進行校準，并建立數據庫（可進行存儲、檢索、打印等功能）。

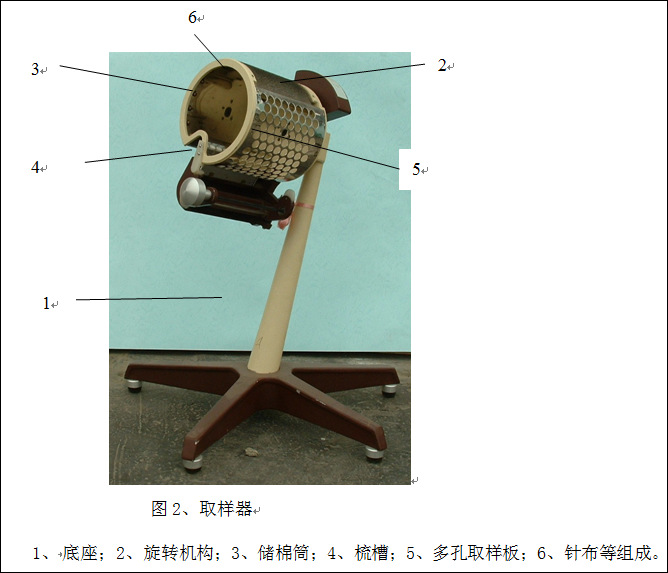

（三）取樣器

将棉花放入儲棉筒内，用手輕輕壓住，将取樣梳插入取樣器梳槽，轉動旋轉機構，經多孔取樣闆和針布等獲得所需的棉花束。
