本儀器是将卷曲交纏狀态的纖維進行拉伸與混合整理成平整光滑伸直的纖維條。爲後續儀器的測試做準備。目前制條有兩種方法:1、将纖維打碎之後才制成條，優點：速度很快；缺點：會增加短纖維率。2、Y111羅拉長度分析儀中的引伸器，優點：它不破壞棉花的物理特性在原棉狀态下制條；缺點：速度慢，人爲因素較多，故測得的短纖維率離散較大。本小型快速棉花制條儀克服了以上兩種制條的缺點，在不破壞棉花物理結構的情況下快速将棉花拉伸混合制成條，爲後續儀器的測試提供了正确性的保證。

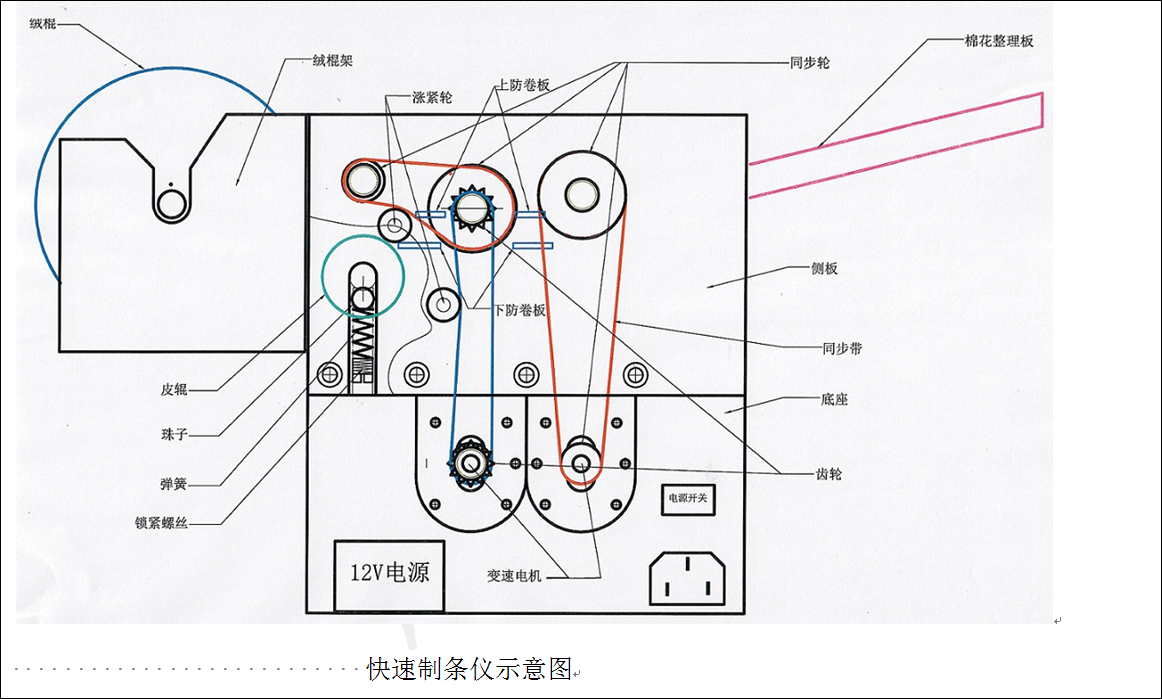

一、 儀器構造：

主要由牽伸裝置、混合裝置和計數裝置組成。

1、 牽伸裝置：由導棉闆、導棉羅拉、和一對給棉羅拉與輸出羅拉組成。

2、 混合機構：由絨棍松緊彈簧、絨棍架和絨棍組成。

3、 計數機構：由光電感應器和計數器組成。

二、工作原理

導棉闆安裝在導棉金屬溝槽羅拉與皮輥羅拉之間偏下2mm處，使導棉闆送來的初始棉條自動卷進導棉裝置内。導棉裝置由馬達帶動同步輪和同步帶，再帶動金屬溝槽羅拉，皮輥羅拉随金屬溝槽羅拉被動轉動。給棉羅拉也由馬達帶動，經鏈輪和鏈條帶動金屬溝槽羅拉，皮輥羅拉也是随金屬溝槽羅拉被動轉動。輸出羅拉的金屬溝槽羅拉由給棉金屬溝槽羅拉上的同步輪經同步帶帶動，皮輥羅拉也是随金屬羅拉被動旋轉。三隻皮輥羅拉的深度随棉花的厚薄可自動調節，自動調節裝置由裝在皮輥軸下面的珠子、彈簧和調節螺絲來調節。其壓力分别爲給棉羅拉間的壓力10公斤，輸出羅拉間的壓力20公斤。爲了使棉花經給棉羅拉與輸出羅拉後有牽伸作用，将給棉羅拉與輸出羅拉的轉速比調整爲1：4（出廠前均已調節好）。。爲了不讓棉花卷到二羅拉上在金屬溝槽羅拉和皮輥羅拉間插入了上防卷闆和下防卷闆。

混合裝置由一對絨輥安裝闆、一對橫向彈簧與絨棍組成，絨棍經輸出羅拉摩擦轉動。因棉花一層層卷繞在絨棍上，所以必須給絨棍安裝一個橫向彈簧，使其能前後自如伸縮。纖維經過兩對羅拉的牽伸，被拉成一薄層棉條，纏繞在絨輥上，從而産生混合作用。

計數裝置是由一紅外光電感應開關和一計數器組成。可記錄棉花拉伸與混合的次數。

三、      主要規格和技術特征

1、金屬溝槽羅拉與皮輥羅拉間的壓力必須調節好，壓力小了棉花拉不住，沒有拉伸作用，壓力太大棉花無法通過，也會損傷馬達。給棉羅拉間的壓力爲12公斤，輸出羅拉間的壓力爲20公斤。

2、給棉羅拉與輸出羅拉間的轉速比爲1：4很重要，若爲1：3即轉速比小，則棉花會堆積在輸出羅拉前無法立即通過輸出羅拉，沒有拉伸作用。若爲1：5即轉速比大，則棉花會被拉斷，增加短絨率。所以本儀器的轉速比調節在1：4（出廠前已經調節好）。 而且隻需要兩套羅拉即可，因棉花經給棉羅拉和輸出羅拉後棉花已經很簿,再多一套羅拉幾乎已經沒有棉花了，無法很正常的纏繞到絨輥上。

3、安裝了上防卷闆和下防卷闆，防止棉花在拉伸過程中卷進羅拉中。特别是棉花被拉伸幾次後，根根之間沒有先前那麽彎曲與纏繞了，變得直又松散了，很容易纏繞到羅拉上，所以裝了上下防卷闆，是棉條不容易纏繞到羅拉上。

4、在輸出羅拉後安裝了擋棉氈，防止棉花在還沒纏繞到絨輥上時先卷進輸出的皮輥羅拉上。

5、安裝絨輥橫向彈簧，使棉條在纏繞絨輥時随着棉花的加厚自動調節。

6、安裝計數裝置，能一目了然的清楚已經拉伸和混合了多少次數。
